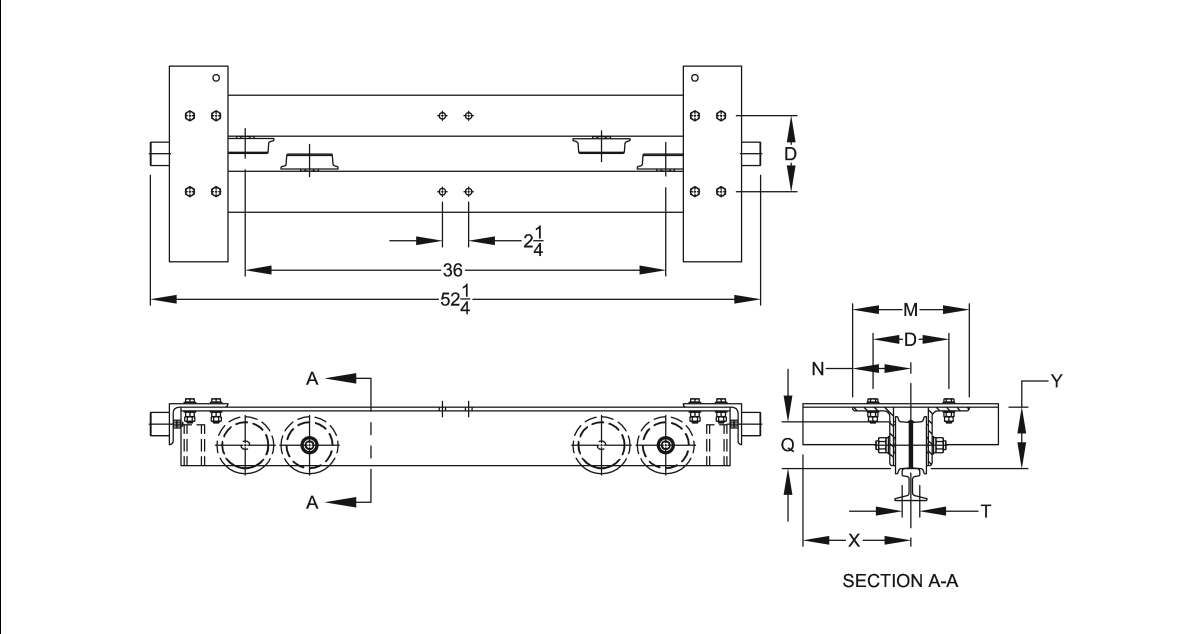

HPC Top Running End Truck line drawing
*For informational purposes only, contact Kito for dimensional drawing
HPC Top Running End Truck line drawing
*For informational purposes only, contact Kito for dimensional drawing
| Capacité | Modèle | T* | Overall length | D** | M** | N | Q | X | Y | |
|---|---|---|---|---|---|---|---|---|---|---|
| Montage supérieur | Montage inférieur | |||||||||
| ½ | HPC505 | 1.5 - 6 | 3 - 6 | 52.25 | T + 4.75 | T + 7.3 | M / 2 | 3.12 | 10.2 - T/2 | 4.3 |
| 1 | HPC510 | 1.5 - 6 | 3 - 6 | 52.25 | T + 4.75 | T + 8.3 | M / 2 | 4.00 | 10.2 - T/2 | 5.3 |
| 2 | HPC520 | 1.5 - 6 | 3.3 - 6 | 52.25 | T + 4.75 | T + 8.3 | M / 2 | 4.88 | 10.2 - T/2 | 5.9 |
* Toutes les mesures sont exprimées en pouces (in). Veuillez confirmer les spécifications avec le support technique avant l'achat.
| Capacité | Modèle | Max durée (ft) | Diamètre de la roue (pi) | (T) Flange Range | Poids par les trousses de sommiers (lbs/pr) | |
|---|---|---|---|---|---|---|
| Montage supérieur | Montage inférieur | |||||
| ½ | HPC505 | 24 | 3.12 | 1.5 - 6 | 3 - 6 | 156 |
| 1 | HPC510 | 24 | 4.00 | 1.5 - 6 | 3 - 6 | 214 |
| 2 | HPC520 | 24 | 4.88 | 1.5 - 6 | 3.3 - 6 | 270 |
