M3CB Palan à chaîne robuste M3CB

  1. Technical Info
  2. M3CB Palan à chaîne robuste
  3. M3CB

M3CB hoist with a geared trolley, available in capacities up to 20 tonnes. Load chain falls, and hand chain falls vary depending on the hoist model; *For informational purposes only, contact Kito for dimensional drawing

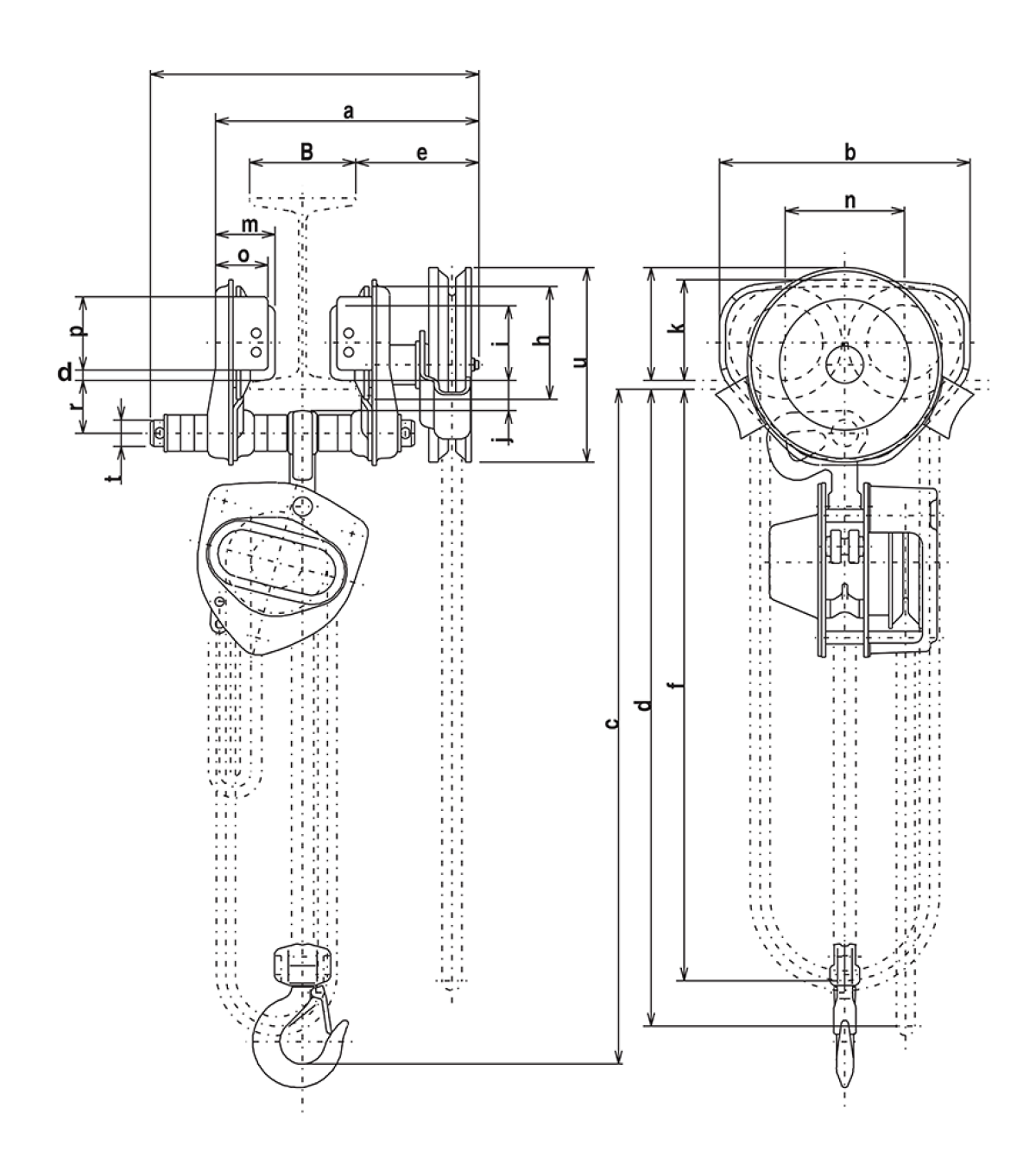

Dimension

Capacité Modèle Modèle de chariot a (max) a1 C b d e f h i j k k1 m n o p q r t u
½ M3CB005 TSG2010 275 309 305 236 2.5 116 2.2 106 71 28 95 106 56 112 50 69 10 50 25 183
1 M3CB010 TSG2010 275 309 305 236 2.5 116 2.2 106 71 28 95 106 56 112 50 69 10 50 25 183
1½ M3CB015 TSG2020 349 385 365 280 2.5 154 2.2 127 85 34 112 109 71 131 63 83 10 62 32 183
2 M3CB020 TSG2020 349 385 380 280 3 154 2.7 127 85 34 112 109 71 131 63 83 10 62 32 183
2½ M3CB025 TSG2030 359 398 435 324 3 157 2.7 148 100 36 134 114 80 152 74 102 10 68 36 183
3 M3CB030 TSG2030 359 398 535 324 3.1 157 2.7 148 100 36 134 114 80 152 74 102 10 68 36 183
5 M3CB050 TSG2050 376 400 660 400 3.6 156 3.2 169 118 47 144 131 81 178 70 104 10 88 54 183
7½ M3CB075 TSG2100 443 523 870 492 4.3 178 3.7 185 155 53 170 165 120 196.5 104 89 8 153 70 214
10 M3CB100 TSG2100 443 523 860 492 4.3 178 3.7 185 155 53 170 165 120 196.5 104 89 8 153 70 214
15 M3CB150 TSG2200 576 540 1150 1012 4.8 178 4.2 185 155 62 170 165 120 716.5 104 89 8 203 80 214
20 M3CB200 TSG2200 576 540 1310 1012 4.9 178 4.2 185 155 62 170 165 120 716.5 104 89 8 203 80 214

* Toutes les mesures sont exprimées en millimètres (mm).Veuillez confirmer les spécifications avec le support technique avant l'achat.

Caractéristiques

Capacité Modèle Levage standard (pi) Force de tirage (main) à pleine charge (kg) Force de tirage (chaîne) pour levage à un mètre (m) Encombrement (po) Code de chaîne de levage Nombre de chaînes de levage Code de chaîne à main Nombre de chaînes à main Poids à l'expédition (lbs) Poids par 5 pi de levage aditionnels (lbs)
Uniquement monté sur crochet Chariot simple Chariot à engrenage
Crochet Saillie Crochet Saillie
½ M3CB005 8 24 25 11.25 14.5 11.6 15 12 KCF050 1 KHCF050 2 23 5
1 M3CB010 8 29 43 11.6 15 12 15 12 KCF063 1 KHCF050 2 27 6
1½ M3CB015 8 35 57 13.75 18.5 14 18.5 14 KCF071 1 KHCF050 2 33 7
2 M3CB020 10 36 70 14.75 19 15 19 15 KCB3080 1 KHCF050 2 47 8
2½ M3CB025 10 33 99 16.5 22 17 22 17 KCB3090 1 KHCF050 2 60 9
3 M3CB030 10 36 114 20 26 21 26 21 KCF071 2 KHCF050 2 58 11
5 M3CB050 10 34 198 23.6 31 26 31 26 KCB3090 2 KHCF050 2 95 15
7½ M3CB075 12 35 297 30.5 34.3 ---- 34.3 ---- N/A 3 N/A 2 145 21
10 M3CB100 12 36 396 30 33.9 ---- 33.9 ---- N/A 4 N/A 2 200 27
15 M3CB150 12 37 594 40.25 ---- ---- 45.3 ---- N/A 6 N/A 2 363 38
20 M3CB200 12 36 x 2 396 x 2 46.5 ---- ---- 51.6 ---- N/A 8 N/A 4 671 53
