Palans pneumatiques

TCW Palan pneumatique lavable

Garde le propre

Le palan à air de lavage de la série TCW est spécialement conçu pour les environnements où l’équipement doit être lavé régulièrement: les environnements humides, corrosifs et extérieurs ne sont pas à la hauteur de ce palan.

CONTRÔLE DES VITESSES ÉLEVÉES ET DE LA PRÉCISION
Levage rapide et contrôle précis de la mise en drapeau (moteur à palettes multiples à ressort) lorsque l'efficacité de la production est critique. Vitesses réglables selon vos besoins.

Lubrification de qualité alimentaire
Le TCW est livré en standard avec une lubrification alimentaire et une graisse de chaîne adaptées à tous les environnements alimentaires ou pharmaceutiques où le contact accidentel est un problème.

CYCLE DE SERVICE ILLIMITÉ
Aucune pause-café nécessaire - le TCW a un cycle de service illimité conçu pour des quarts de travail longs et exigeants. Vous pouvez faire fonctionner le palan en continu sans vous soucier des dommages causés par un trop grand nombre de démarrages par heure, ce qui vous permet d'effectuer le travail selon votre horaire.

Corps en aluminium compact non peint
Le corps en aluminium moulé extrêmement compact et léger permet une utilisation, un transport et un stockage faciles.

Fonctionnement sans lubrification
Le fonctionnement sans lubrification rend ce palan adapté à des applications spécifiques où un environnement propre est une nécessité.

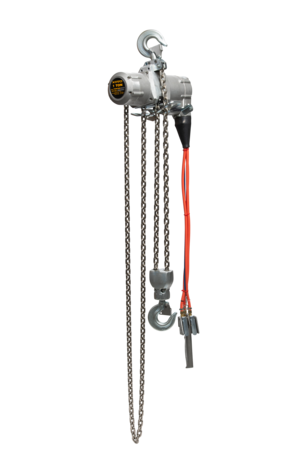

Image of Kito's TCW washdown air hoist

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Palans pneumatiques

TCW Palan pneumatique lavable

CAPACITÉ
  • 1/2 et 1 tonne
NORMES
  • ASME B30.16
OPTIONS
  • Conteneur à chaîne (toile ou acier)
CORPS
  • Le corps en aluminium moulé non peint est compact et léger
LES CONTRÔLES
  • Disponible avec pendentif ou commande par cordon
  • Mouvements de mise en drapeau très fins, à la fois vers le haut et vers le bas, même à basse vitesse
  • Vis de réglage de la vitesse externe
ENGRENAGES
  • Réducteur planétaire en 3 étapes
SYSTÈME DE CHAÎNE
  • Chaîne nickelée résistante à la corrosion
  • Guide de chaîne en acier
CROCHETS
  • L'acier au carbone forgé s'ouvre progressivement sans se fracturer sous une charge excessive
  • Résistant à la corrosion zingué
  • Les crochets inférieurs et supérieurs pivotent à 360 degrés
  • Crochets supérieurs et inférieurs à fermeture automatique avec loquet à crochet robuste
OPÉRATION
  • Contrôle du pendentif et du cordon
  • Contrôle exceptionnel pour des mouvements fins de mise en drapeau grâce à une conception de moteur à palettes multiples à ressort
  • Les aubes à ressort maintiennent une étanchéité constante contre la paroi du cylindre
  • Silencieux Scotch-Brite avec trou fileté pour évacuer l'échappement loin du palan
FREIN
  • Frein à disque auto-ajustable de sécurité
MOTEUR
  • Palettes multiples à ressort
  • Alimentation en air: 60-90 psi
  • Filtre à air de 5 microns ou plus fin
  • Contrôle de la vitesse: contrôle de la vitesse variable sur toute la plage
DES CONDITIONS DE FONCTIONNEMENT
  • -10˚C à + 60˚C

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Palans pneumatiques

TCW Palan pneumatique lavable

TCW Commande à corde
Support à crochet

Specifications

Capacity Modèle Maximum Speed - 90 PSI (ft/min) Nombre de chaînes de levage Levage max (pi) Poids à l'expédition (lbs) Weight per 5 ft of Lift (lbs)
Haut Bas Chaîne PB
w/Load sans charge w/Load sans charge
1/2 TCW500C 43 79 79 53 1 131 --- 44 3
1 TCW1000C2 21 39 39 26 2 66 --- 58 6

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Palans pneumatiques

TCW Palan pneumatique lavable

TCW Commande à corde
Support à crochet

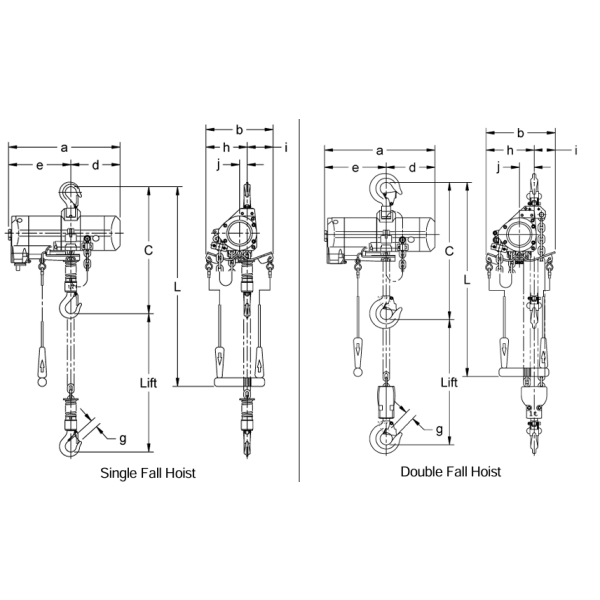

TCW C line drawing

*For informational purposes only, contact Kito for dimensional drawing

Dimensions

Capacity Modèle Headroom C (in) a (in) b (in) d (in) e (in) g (in) h (in) i (in) j (in)
1/2 TCW500C 16.3 14.4 8.7 6.4 8.0 1.0 5.3 3.3 1.0
1 TCW1000C2 18.0 14.4 9.0 6.4 8.0 1.1 6.3 2.7 1.9

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Palans pneumatiques

TCW Palan pneumatique lavable

TCW Boîtier de commande
Support à crochet

Specifications

Capacity Modèle Maximum Speed - 90 PSI (ft/min) Nombre de chaînes de levage Levage max (pi) Poids à l'expédition (lbs) Weight per 5 ft of Lift (lbs)
Haut Bas Chaîne PB
w/Load sans charge w/Load sans charge
1/2 TCW500P 43 79 79 53 1 131 30 46 3
1 TCW1000P2 21 39 39 26 2 66 30 60 6

www.kito.ca | 1.888.322.KITO (5486)


All specifications, dimensions and drawings are available at www.kito.ca, or call our Customer Service staff for friendly and expert advice on models and options.
Palans pneumatiques

TCW Palan pneumatique lavable

TCW Boîtier de commande
Support à crochet

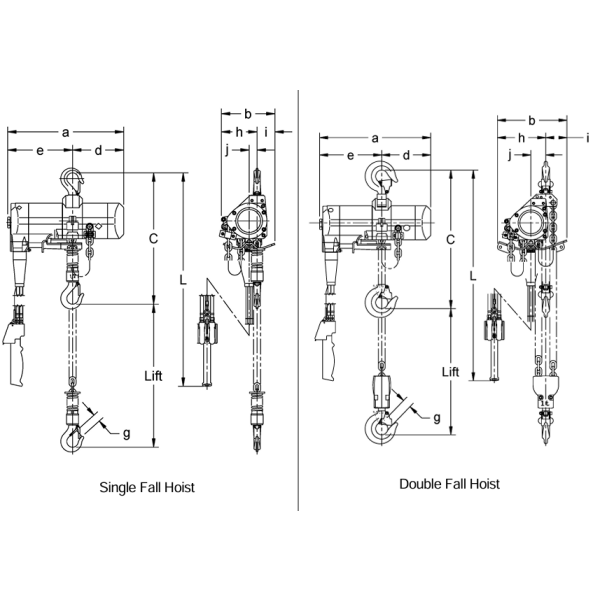

TCW P line drawing

*For informational purposes only, contact Kito for dimensional drawing

Dimensions

Capacity Modèle Headroom C (in) a (in) b (in) d (in) e (in) g (in) h (in) i (in) j (in)
1/2 TCW500P 16.3 14.4 6.6 6.4 8.0 1.0 4.4 2.2 1.0
1 TCW1000P2 18.0 14.4 9.0 6.4 8.0 1.1 6.3 2.7 1.9
